用于校准巨型望远镜传感器——2米积分球均匀光源解决方案

发布者:蓝菲光学  发布时间:2021-7-7 16:43:19  浏览:23

技术挑战

某些光学系统的开发需要独特的、复杂的测试配置。本案例中,客户需要一套均匀光源系统用于校准巨型望远镜传感器,根据望远镜尺寸和性能分析,积分球均匀光源需要满足高光通量,并有一个0.8米垂直向上的开口端。

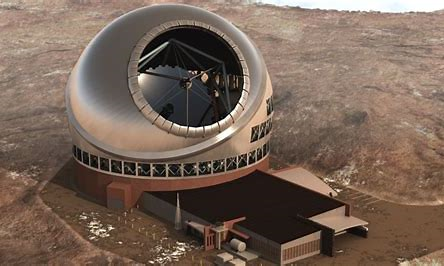

图1 巨型望远镜

Labsphere(蓝菲光学)解决方案

Labsphere(蓝菲光学)为使积分球能垂直定向,系统设计一个独特的框架。内部使用共 19 个光源来满足所需的光谱输出。该系统配备了许多其他功能,进一步提高其性能和可用性。

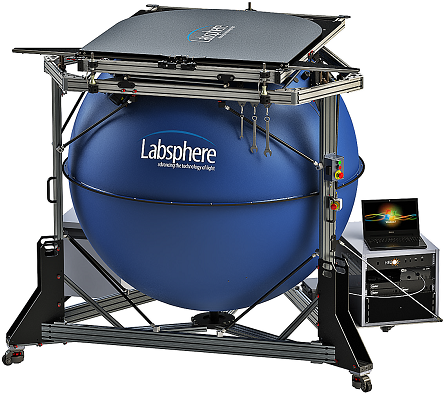

图2 2米垂直积分球光源

  • 手动快门:一方面可保持积分球清洁,另外灯打开而不会对光学元件造成潜在的热损坏;

  • 倾斜积分球系统,可通过旋转底座、三个顶升螺栓和数字倾角仪在任何方向上从垂直方向进行 ±2° 调整;

  • 可变衰减器安装在一组灯上,可实现从零到全功率的连续可调;

  • 成组的灯,能使所有级别的操作中实现最大一致性

  • 具有附加功能的自定义 HELIOSense 软件:

    • 自动设置灯配置或手动调整系统选项

    • 自动反馈功能可自动查找设置以匹配特定波段内的特定辐射度

    • 自动校准程序

特点

  • 因为每个光源都是基于卤素灯,所以无论灯配置如何,都可以保持相似的光谱和色温;

  • 积分球满足客户需求,倾斜系统可确保积分球精准对准光轴;

  • 该系统符合 ISO 7 洁净室标准,可用于洁净室测试

  • 软件为客户的应用进行了优化,使可用性和测试效率最大化

  • 广泛的光谱控制和可用性,可使用 Labsphere 的 HELIOSense 软件微调光谱辐射度、色温和波长分布

  • 提供完整的校准和测试报告,包括色温、辐射度稳定性、光谱辐射度、连续可调性和均匀性

  • 系统具有 98% 的面均匀性和 98% 的角度均匀性,可确保每次测试都能获得准确的结果

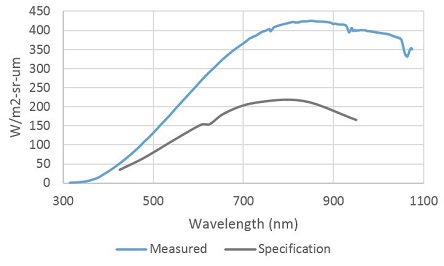

图3 光谱响应

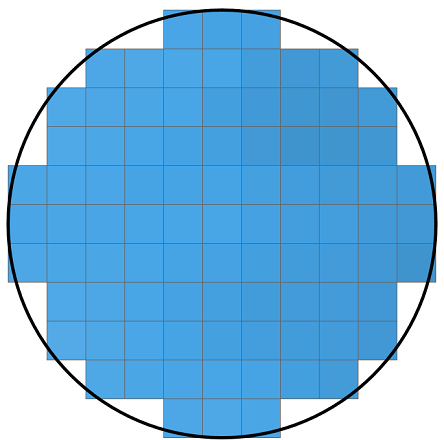

图4 2米垂直积分球光源面均匀性-98%
