技术挑战

在开发用于测量光源色温 (CCT) 的相机系统时,对其进行正确的校准以提供准确的读数是非常重要的。通常使用已知温度的标准黑体光源来完成校准。 一家研究机构需要一个可以模拟 5000K 和 2856K 曲线的黑体光源来校准他们正在开发的条纹相机。 客户要求该系统尺寸足够小,可通过 340 mm的开口孔安装到用于其测试配置的腔室中。


图1 条纹相机(来源于网络图片)

Labsphere(蓝菲光学)解决方案

Labsphere(蓝菲光学)为客户提供了一个准确、安全、易于使用且可以轻松集成到他们的测试环境中的黑体光源。系统中的 8 英寸的积分球有一个 2 英寸的开口,并配备了几个高级组件,使其能够满足客户的规格要求:

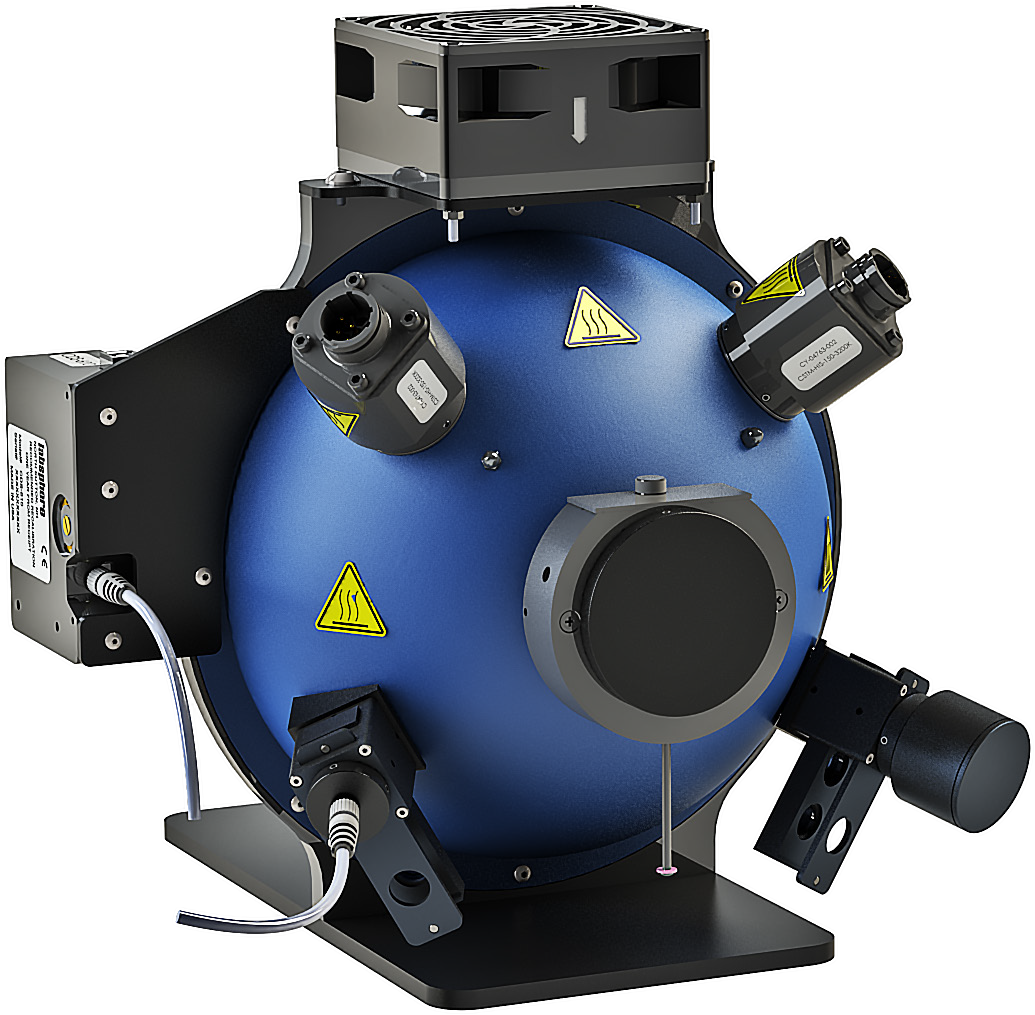

image003.png图2 蓝菲光学提供的黑体校准积分球光源

  • 两个卤素灯,可在开口处提供高达 40,000 cd/m2 的光通量;

  • 开口端的色彩平衡 Omega 滤光片可调整 CCT 并将光谱输出完美匹配黑体曲线;

  • 硅探测器组件:用于测量可见光光谱通量的;以及光谱仪:用于测量两次测试之间的波长分布;

    -两个探测器的滤光片组件,包括一个快门滑片、附加色彩平衡 Omega 滤光片和一个用于第三个滤光片的滑片

  • 特定应用的安装底板,设计用于安装在腔室中,以及 3 米长的电缆,使电源机架和计算机能放在外面使用;

  • 制冷风扇,以防止意外灼伤和设备损坏。

特点

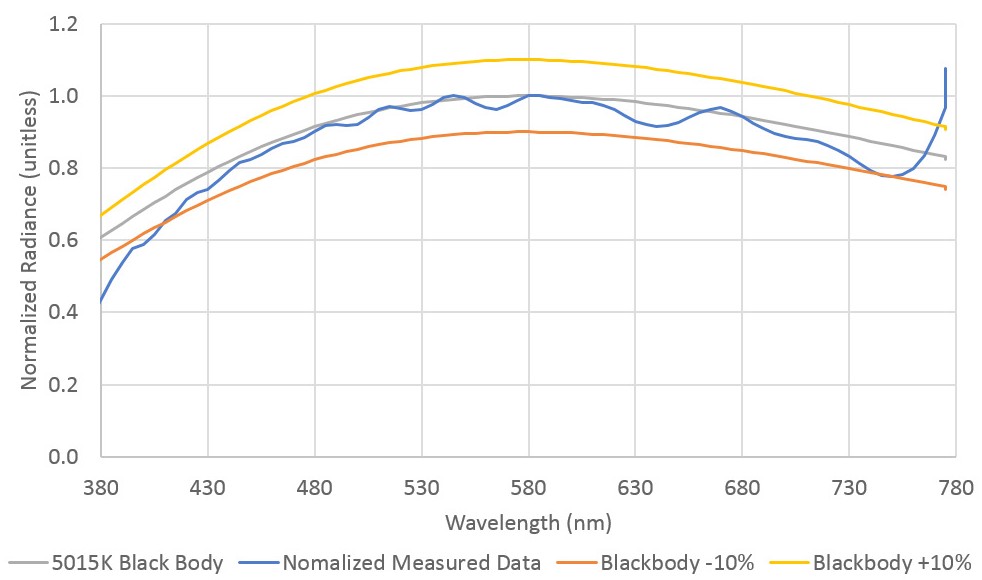

image005.jpg图3 标准化的测量辐亮度和黑体曲线

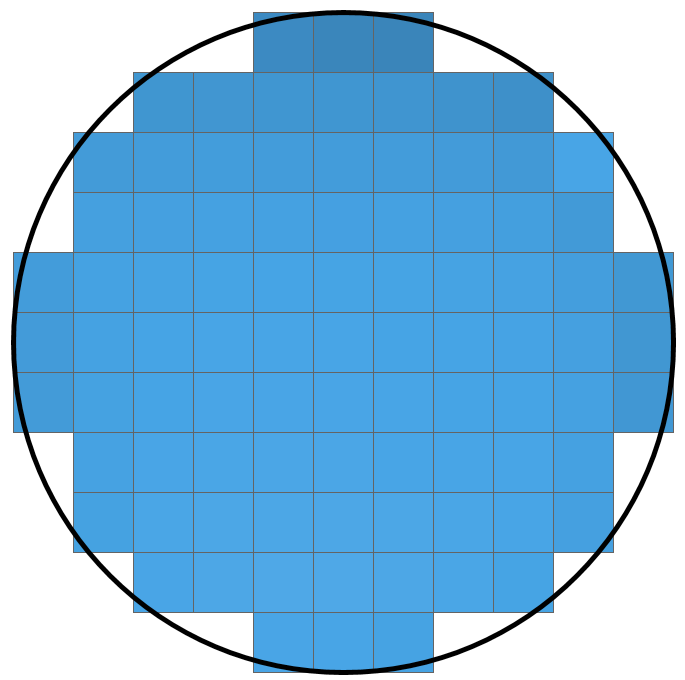

图4 面均匀性-97.5%

  • 具有 97.5% 的面均匀性,每次测试都能保证准确的结果;

  • 设计灵活,客户可使用一个系统在多种温度下校准相机;

  • 光谱输出与客户要求的黑体曲线完美匹配,提供与标准黑体光源相同的精度;

  • 使用 Labsphere (蓝菲光学)的 HELIOSense 软件可以轻松对每个组件进行微调控制以及实时数据收集和可视化;

  • Labsphere(蓝菲光学) 保持与客户密切沟通,使客户能够获得专为他们的测试环境设计和构建的系统;

  • 提供的探测器可确保灯准确校准,并且提供可靠地测试数据。
