illumia®Pro2 热学、光学、电学性能测试系统

同时对LED进行热学、光学、电学性能分析

测量参数

  • 总光谱通量

  •  I, V,和光效

  • 光通量

  • CCT和CRI

  • 辐射通量

  • 峰值波长

  • 主波长

  • 热学:载体温度控制与电气和光学参数

LED制造商、集成商以及用户非常关注LED的光学、热学和电学特性,因为结温的变化将影响LED的颜色、光通量、寿命、发光效率及线性特征。

Illumia®Pro2针对产品加设了温控盘,方便用户对LED、LED模块及阵列的电特性、光学和热学特性准确测量。

Illumia®Pro2 光测量系统以尽可能减少与定向光源和发散光源相关的空间分布敏感性并易于使用为设计原则,满足行业的测量标准。所有的系统都由Labsphere经验丰富的实验室校准团队在特定应用程序下进行校正,测量结果可溯源至NIST(美国国家标准局)。

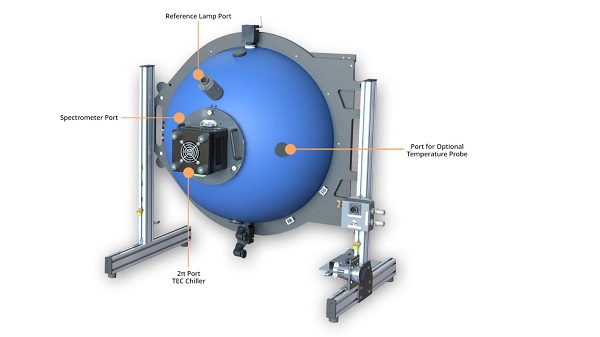

illumia®Pro2 LED 热学、光学、电学性能分析系统中积分球尺寸 50 cm 到 2 m可选。 每个系统包括一个热电冷却台、校准灯电源和光谱仪(光谱范围为 350 – 1050 nm 且波长精度 <+/- 0.3 nm)。

提高生产力

使用illumipro2系统简化实验室测试并提高生产率。每个系统都提供了光谱辐射通量测量的高动态范围,从而单个积分球可以测量不同等级的光谱辐射通量的灯具。我们的illumiaPro2系统满足国家测试几何模型标准,并包含可追溯至NIST的标准灯,因此您可最大限度地减少外部第三方测试,并迅速获取从原型转向已验证的产品性能。


自动表征热学、光学和电学性能

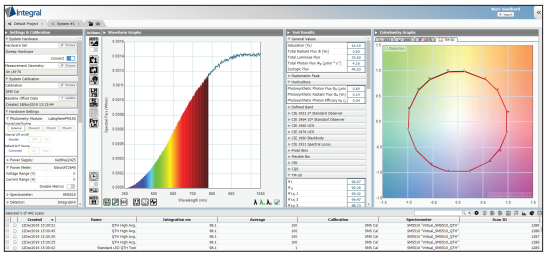

Integral® 软件允许用户快速、准确且同时测量各种 LED 和阵列的光学和热特性。每个系统都包括一个热电冷却台,用于控制和监测温度。

当 TEC 温控单元与触发式光谱仪、Integral® 软件和 Keithley® 2400 系列 SourceMeters®(单独出售以满足您的特定需求)相结合时,illumiaPro2 能根据客户需要进行不同电流、电压和温度扫描测试,并设置不同电流、电压和温度扫描间隔,最终并生成光通量报告。




规格参数

illumiaPro2热学、光学、电学分析系统是测量封装 LED、LED 模块和阵列、背光显示器和固态照明的理想选择。

illumia®Pro2 500-050
积分球尺寸:
0.5 m

典型流明范围:
0.03 – 7100 lumens (取决于LED 光谱分布)

最小功率(350 nm – 400 nm):
1.054E-4 W

最小功率(425 nm – 475 nm):
8.485E-05 W

最小功率(525 nm – 575 nm):
1.111E-4 W

最小功率(625 nm – 675 nm):
1.848E-4 W





illumia®Pro2 500-100
积分球尺寸:
1.0 m

典型流明范围:
0.12 – 14500 lumens (取决于LED 光谱分布)

最小功率(350 nm – 400 nm):
4.22E-04 W

最小功率(425 nm – 475 nm):
3.39E-04 W

最小功率(525 nm – 575 nm):
4.44E-04 W

最小功率(625 nm – 675 nm):
7.39E-04W





illumia®Pro2 500-165
积分球尺寸:
1.65 m


典型流明范围:
0.35 – 37000 lumens(取决于LED 光谱分布)


最小功率(350 nm – 400 nm):
1.60E-03 W


最小功率(425 nm – 475 nm):
1.29E-03 W


最小功率(525 nm – 575 nm):
1.69E-03 W


最小功率(625 nm – 675 nm):
2.81E-03 W





illumia®Pro2 500-195
积分球尺寸:
1.95 m


典型流明范围:
0.5 – 52000 lumens


最小功率(350 nm – 400 nm):
1.15E-03 W


最小功率(425 nm – 475 nm):
9.25E-04 W


最小功率(525 nm – 575 nm):
1.21E-03 W


最小功率(625 nm – 675 nm):
2.01E-03 W
