HELIOS® Plus-AMA 太阳光模拟积分球均匀光源

“飞行测试”应用完美的解决方案,综合了所有的积分球均匀光源校准技术。


  • 可以模拟各光照级别的太阳光谱输出

  • 3000K 至 6000K 可调 CCT 和光谱

  • 地球反照率 0 (AM 0) d低至夜视光输出等级

  • 含 CCD 光谱仪,可以监控积分光源的色温变化和光谱辐亮度

  • 角度均匀性 FOV 35° +/-2.0%


HELIOSPlus-AMA,A 系列综合了所有的均匀光源校准技术。 使用HELIOS A系列系统,可以模拟各光照级别的太阳光谱输出。A系列中,经典的卤素灯能供您确保测试设备准确无误。可溯源的太阳光谱输出,能使您准确的进行测试。

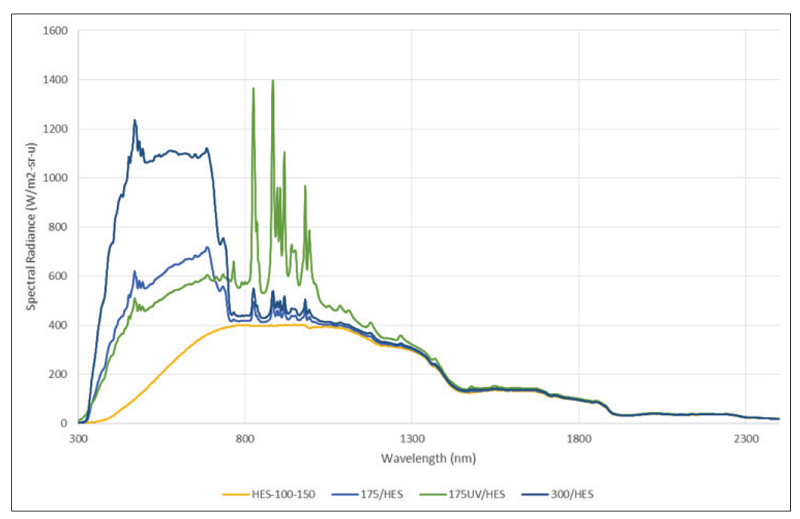

根据客户需求模拟各种太阳光谱

使用 HELIOS®Plus 氙灯外置灯 (XEL) 系列配备电源进行飞行测试。 氙灯长期以来以其~6000K 的色温、类似太阳的光谱和高能效的高能量水平而闻名。 XEL 光源有 175W 和 300W 可选。 175W光源可以优化为额外的UV贡献。 可实现在300 - 2400 nm与太阳光和反照率光输出等级非常接近的光谱匹配。

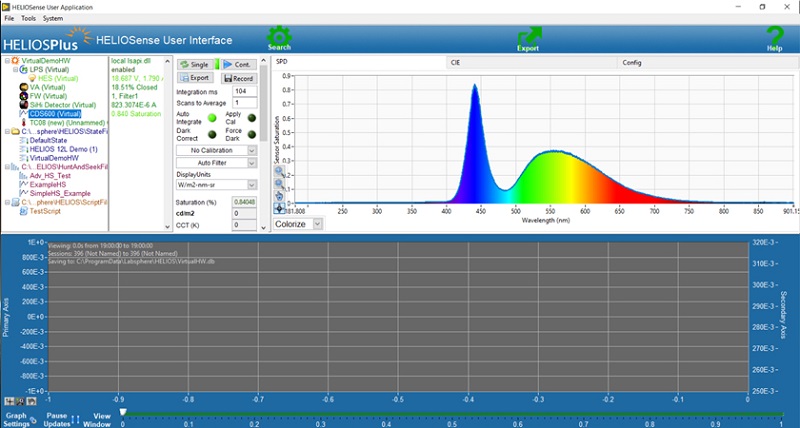

自动化测试程序

使用衰减器、探测器和光谱仪,通过响应式 Hunt & Seek 反馈回路自动化研发测试程序,或在HELIOSense GUI内外实现简单程序的脚本功能。HELIOSense 软件是 HELIOSPlus 组件和系统的主要界面。 它是一种灵活的体系结构,任何内置在Labsphere API (LSAPI)中的硬件都可以在HELIOSPlus系统中识别和使用。


规格参数

USLR-A20F-XAN2-P 预期最大亮度 20,000 cd/m2(氙灯和 QTH)
色温范围 3000K (+/-50K) 至 6000K (+200K/-400K)
可变衰减器 高级可变衰减器,VAA-220A
系统范围内的步数 2.00E+06 (#lamps*VA Steps)
动态范围/Bits/dB 4.41E+07/25/152
光谱仪光谱范围 350 - 1000 nm
USLR-A20F-XDN2-P 预期最大亮度 20,000 cd/m2
色温范围 3000K (+/-50K) 至 6000K (+200K/-400K)
可变衰减器 动态可变衰减器,VAD-012
系统范围内的步数 1.20E+04 (#lamps*VA Steps)
动态范围/Bits/dB 4.85E+04/15/93
光谱仪光谱范围 350 - 1000 nm
USLR-A20F-XMN2-P 预期最大亮度 20,000 cd/m2
色温范围 3000K (+/-50K) 至 6000K (+200K/-400K)
可变衰减器 手动千分尺可变衰减器,VA-MM
系统范围内的步数 1.00E+04 (#lamps*VA Steps)
动态范围/Bits/dB 2.20E+05/17/106
光谱仪光谱范围 350 - 1000 nm
USLR-A12F-XAN2-P 预期最大亮度 37,500 cd/m2
色温范围 3000K (+/-50K) 至 6000K (+200K/-400K)
可变衰减器 高级可变衰减器,VAA-220A
系统范围内的步数 2.00E+06 (#lamps*VA Steps)
动态范围/Bits/dB 2.68E+07/24/148
光谱仪光谱范围 350 - 1000 nm
USLR-A12L-XAN2-P 预期最大亮度 47,300 cd/m2
色温范围 3000K (+/-50K) 至 6000K (+200K/-400K)
可变衰减器 高级可变衰减器,VAA-220A
系统范围内的步数 2.00E+06 (#lamps*VA Steps)
动态范围/Bits/dB 3.37E+07/25/150
光谱仪光谱范围 350 - 1000 nm
USLR-A12F-XDN2-P 预期最大亮度 37,500 cd/m2
色温范围 3000K (+/-50K) 至 6000K (+200K/-400K)
可变衰减器 动态可变衰减器,VAD-012
系统范围内的步数 1.20E+04 (#lamps*VA Steps)
动态范围/Bits/dB 2.95E+04/14/89
光谱仪光谱范围 350 - 1000 nm
USLR-A12L-XDN2-P 预期亮度 47,300 cd/m2
色温范围 3000K (+/-50K) 至 6000K (+200K/-400K)
可变衰减器 动态可变衰减器,VAD-012
系统范围内的步数 1.20E+04 (#lamps*VA Steps)
动态范围/Bits/dB 3.71E+04/15/91
光谱仪光谱范围 350 - 1000 nm
USLR-A12F-XMN2-P 预期最大亮度 37,500 cd/m2
色温范围 3000K (+/-50K) 至 6000K (+200K/-400K)
可变衰减器 手动千分尺可变衰减器,VA-MM
系统范围内的步数 3.00E+04 (#lamps*VA Steps)
动态范围/Bits/dB 4.31E+05/17/111
光谱仪光谱范围 350 - 1000 nm
USLR-A12L-XMN2-P 预期亮度 47,300 cd/m2
色温范围 3000K (+/-50K) 至 6000K (+200K/-400K)
可变衰减器 手动千分尺可变衰减器,VA-MM
系统范围内的步数 1.00E+04 (#lamps*VA Steps)
动态范围/Bits/dB 1.48E+05/17/102
光谱仪光谱范围 350 - 1000 nm
USLR-A12L-UAN1-P 预期最大亮度 32,000 cd/m2
色温范围 3000K (+/-50K) 至 6000K (+/-300K)
可变衰减器 高级可变衰减器,VAA-220A
系统范围内的步数 2.00E+06 (#lamps*VA Steps)
动态范围/Bits/dB 2.32E+07/24/146
光谱仪光谱范围 200 - 850 nm
USLR-A12L-UDN1-P 预期最大亮度 32,000 cd/m2
色温范围 3000K (+/-50K) 至 6000K (+/-300K)
可变衰减器 动态可变衰减器,VAD-012
系统范围内的步数 1.20E+04 (#lamps*VA Steps)
动态范围/Bits/dB 2.55E+04/14/88
光谱仪光谱范围 200 - 850 nm
USLR-A12L-UMN1-P 预期最大亮度 32,000 cd/m2
色温范围 3000K (+/-50K) 至 6000K (+/-300K)
可变衰减器 手动千分尺可变衰减器,VA-MM
系统范围内的步数 1.00E+04 (#lamps*VA Steps)
动态范围/Bits/dB 1.02E+05/16/99
光谱仪光谱范围 200 - 850 nm
