HELIOSPlus D 系列 大动态范围积分球光源
系统几乎涵盖所有成像测试要求
宽带3000K类黑体光谱
从全日光到夜视亮度的非常宽动态范围
可手动和自动进行光谱输出控制

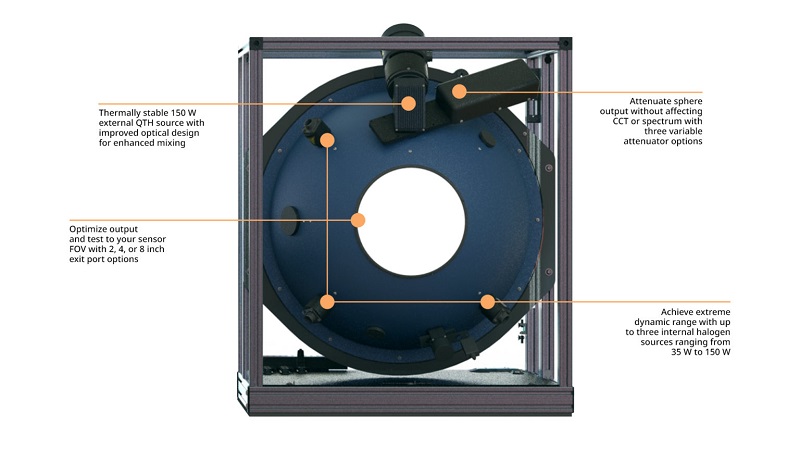

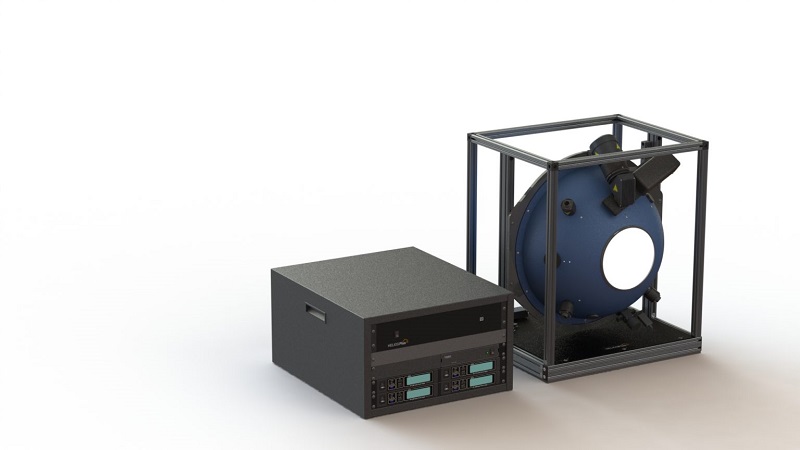

HELIOSPlus-DR, D 系列系统是以卤素灯为光源的均匀光源校准系统，它具有极其宽的动态范围。
| 系统 | 积分球尺寸 （inch） | 开口尺寸 （inch） | 最大亮度 （cd/m2） | 开口端照度 （lux） | CCT范围 | 可变衰减器 | #步数 |
| USLR-D20F-NANS-P | 20 | 8 | 24,000 | 78,000 | 3000K +/- 50K | Advanced, VAA | 8.80E+06 |
| USLR-D20F-NDNN-P | 20 | 8 | 24,000 | 78,000 | 3000K +/- 50K | Dynamic, VAD | 4.80E+04 |
| USLR-D20F-NMNN-P | 20 | 8 | 24,000 | 78,000 | 3000K +/- 50K | Manual, VA-MM | 4.00E+04 |
| USLR-D12F-NANS-P | 12 | 4 | 40,000 | 135,000 | 3000K +/- 50K | Advanced, VAA | 6.60E+06 |
| USLR-D12L-NANS-P | 12 | 4 | 50,00 | 157,000 | 3000K +/- 50K | Advanced, VAA | 6.60E+06 |
| USLR-D12F-NDNN-P | 12 | 4 | 37,500 | 117,750 | 3000K +/- 50K | Dynamic, VAD | 3.60E+04 |
| USLR-D12L-NDNN-P | 12 | 4 | 50,000 | 157,00 | 3000K +/- 50K | Dynamic, VAD | 3.60E+04 |
| USLR-D12F-NMNN-P | 12 | 4 | 37,500 | 117,750 | 3000K +/- 50K | Manual, VA-MM | 3.00E+04 |
| USLR-D12L-NMNN-P | 12 | 4 | 50,000 | 157,00 | 3000K +/- 50K | Manual, VA-MM | 3.00E+04 |
| USLR-D08F-NANS-P | 8 | 2 | 60,000 | 188,400 | 3000K +/- 50K | Advanced, VAA | 2.00E+06 |
| USLR-D08L-NANS-P | 8 | 2 | 80,000 | 251,200 | 3000K +/- 50K | Advanced, VAA | 2.00E+06 |
| USLR-D08F-NDNN-P | 8 | 2 | 60,000 | 188,400 | 3000K +/- 50K | Dynamic, VAD | 2.40E+04 |
| USLR-D08L-NDNN-P | 8 | 2 | 80,000 | 251,200 | 3000K +/- 50K | Dynamic, VAD | 2.40E+04 |
| USLR-D08F-NMNN-P | 8 | 2 | 60,000 | 188,400 | 3000K +/- 50K | Manual, VA-MM | 2.00E+04 |
| USLR-D08L-NMNN-P | 8 | 2 | 80,000 | 251,200 | 3000K +/- 50K | Manual, VA-MM | 2.00E+04 |
备注：根据客户应用和所需的不确定性等级，可能需要自定义校准来表征不同操作条件下的系统。我们的应用工程师很乐意与您讨论这一问题，并帮助自定义完美的系统和校准，以满足您的要求。
满足客户动态范围要求
可变衰减器是实现HELIOS®Plus D Family系统动态范围能力的关键元素。其可在不影响光谱保真度的情况下调整系统的亮度输出。有三种可变衰减器可供选择(VAA, VAD和VAM)，具有不同程度的自动化和分辨率性能。
自动化测试程序

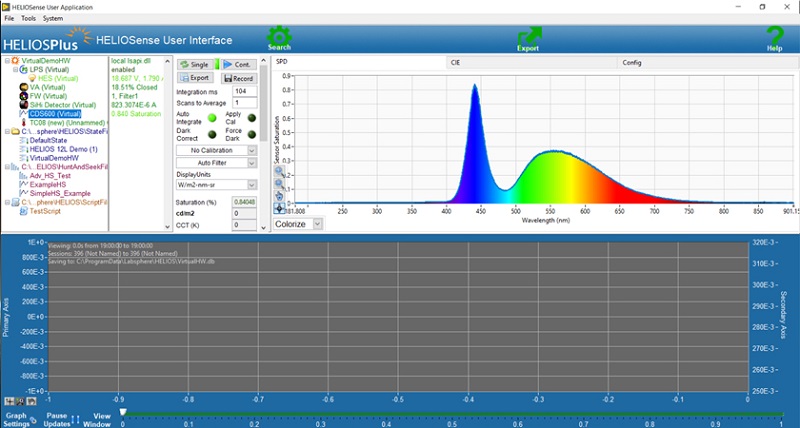

使用衰减器、探测器和光谱仪，通过响应式 Hunt & Seek 反馈回路自动化研发测试程序，或在HELIOSense GUI内外实现简单程序的脚本功能。HELIOSense 软件是 HELIOSPlus 组件和系统的主要界面。 它是一种灵活的体系结构，任何内置在Labsphere API (LSAPI)中的硬件都可以在HELIOSPlus系统中识别和使用。
更多信息
规格参数
| USLR-D08F-NANS-P | 预期亮度 | 60,000 cd/m2 |
| 可变衰减器 | 高级可变衰减器，VAA-220A | |
| 系统范围内的步数 | 2.00E+06 (#lamps*VA Steps) | |
| 动态范围/Bits/dB | 2.00E+07/24/145 | |
| 角度均匀 FOV（全角） | +/-2.0% - 35° | |
| 积分球内部涂层/材料 | Spectraflect |
| USLR-D08L-NANS-P | 预期亮度 | 80,000 cd/m2 |
| 可变衰减器 | 高级可变衰减器，VAA-220A | |
| 系统范围内的步数 | 2.00E+06 (#lamps*VA Steps) | |
| 动态范围/Bits/dB | 2.00E+07/24/145 | |
| 角度均匀 FOV（全角） | +/-2.0% - 35° | |
| 积分球涂层/材料 | Spectralon |
| USLR-D08F-NDNN-P | 预期亮度 | 60,000 cd/m2 |
| 可变衰减器 | 动态可变衰减器，VAD-012 | |
| 系统范围内的步数 | 2.40E+04 (#lamps*VA Steps) | |
| 动态范围/Bits/dB | 2.20E+04/14/86 | |
| 角度均匀 FOV（全角） | +/-2.0% - 35° | |
| 积分球涂层/材料 | Spectraflect |
| USLR-D08L-NDNN-P | 预期亮度 | 80,000 cd/m2 |
| 可变衰减器 | 动态可变衰减器，VAD-012 | |
| 系统范围内的步数 | 2.40E+04 (#lamps*VA Steps) | |
| 动态范围/Bits/dB | 2.20E+04/14/86 | |
| 角度均匀 FOV（全角） | +/-2.0% - 35° | |
| 积分球内部涂层/材料 | Spectralon |
| USLR-D08F-NMNN-P | 预期亮度 | 60,000 cd/m2 |
| 可变衰减器 | 手动千分尺可变衰减器，VA-MM | |
| 系统范围内的步数 | 2.00E+04 (#lamps*VA Steps) | |
| 动态范围/Bits/dB | 1.00E+05/16/99 | |
| 角度均匀 FOV（全角） | +/-2.0% - 35° | |
| 积分球内部涂层/材料 | Spectraflect |
| USLR-D08L-NMNN-P | 预期亮度 | 80,000 cd/m2 |
| 可变衰减器 | 手动千分尺可变衰减器，VA-MM | |
| 系统范围内的步数 | 2.00E+04 (#lamps*VA Steps) | |
| 动态范围/Bits/dB | 1.00E+05/16/99 | |
| 角度均匀 FOV（全角） | +/-2.0% - 35° | |
| 积分球内部涂层/材料 | Spectralon |
| USLR-D12F-NANS-P | 预期亮度 | 37,500 cd/m2 |
| 可变衰减器 | 高级可变衰减器，VAA-220A | |
| 系统范围内的步数 | 6.60E+06 (#lamps*VA Steps) | |
| 动态范围/Bits/dB | 8.63E+07/26/158 | |
| 角度均匀 FOV（全角） | +/-2.0% - 35° | |
| 积分球内部涂层/材料 | Spectraflect |
| USLR-D12L-NANS-P | 预期亮度 | 50,000 cd/m2 |
| 可变衰减器 | 高级可变衰减器，VAA-220A | |
| 系统范围内的步数 | 6.60E+06 (#lamps*VA Steps) | |
| 动态范围/Bits/dB | 1.15E+08/26/160 | |
| 角度均匀 FOV（全角） | +/-2.0% - 35° | |
| 积分球内部涂层/材料 | Spectralon |
| USLR-D12F-NDNN-P | 预期亮度 | 37,500 cd/m2 |
| 可变衰减器 | 动态可变衰减器，VAD-012 | |
| 系统范围内的步数 | 3.60E+04 (#lamps*VA Steps) | |
| 动态范围/Bits/dB | 9.49E+04/16/93 | |
| 角度均匀 FOV（全角） | +/-2.0% - 35° | |
| 积分球内部涂层/材料 | Spectraflect |
| USLR-D12L-NDNN-P | 预期亮度 | 50,000 cd/m2 |
| 可变衰减器 | 动态可变衰减器，VAD-012 | |
| 系统范围内的步数 | 3.60E+04 (#lamps*VA Steps) | |
| 动态范围/Bits/dB | 1.27E+05/16/101 | |
| 角度均匀 FOV（全角） | +/-2.0% - 35° | |
| 积分球内部涂层/材料 | Spectralon |
| USLR-D12F-NMNN-P | 预期亮度 | 37,500 cd/m2 |
| 可变衰减器 | 手动千分尺可变衰减器，VA-MM | |
| 系统范围内的步数 | 3.00E+04 (#lamps*VA Steps) | |
| 动态范围/Bits/dB | 4.31E+05/17/111 | |
| 角度均匀 FOV（全角） | +/-2.0% - 35° | |
| 积分球内部涂层/材料 | Spectraflect |
| USLR-D12L-NMNN-P | 预期亮度 | 37,500 cd/m2 |
| 可变衰减器 | 手动千分尺可变衰减器，VA-MM | |
| 系统范围内的步数 | 3.00E+04 (#lamps*VA Steps) | |
| 动态范围/Bits/dB | 4.31E+05/17/111 | |
| 角度均匀 FOV（全角） | +/-2.0% - 35° | |
| 积分球内部涂层/材料 | Spectralon |
| USLR-D20F-NANS-P | 预期亮度 | 24,000 cd/m2 |
| 可变衰减器 | 高级可变衰减器，VAA-220A | |
| 系统范围内的步数 | 8.80E+06 (#lamps*VA Steps) | |
| 动态范围/Bits/dB | 6.66e+07/25/154 | |
| 角度均匀 FOV（全角） | +/-2.0% - 35° | |
| 积分球内部涂层/材料 | Spectraflect |
| USLR-D20F-NDNN-P | 预期亮度 | 24,000 cd/m2 |
| 可变衰减器 | 动态可变衰减器，VAD-021 | |
| 系统范围内的步数 | 4.80E+04 (#lamps*VA Steps) | |
| 动态范围/Bits/dB | 7.33E+04/16/99 | |
| 角度均匀 FOV（全角） | +/-2.0% - 35° | |
| 积分球内部涂层/材料 | Spectraflect |
| USLR-D20F-NMNN-P | 预期亮度 | 24,000 cd/m2 |
| 可变衰减器 | 手动千分尺可变衰减器，VA-MM | |
| 系统范围内的步数 | 4.00E+04 (#lamps*VA Steps) | |
| 动态范围/Bits/dB | 3.33E+05/18/109 | |
| 角度均匀 FOV（全角） | +/-2.0% - 35° | |
| 积分球内部涂层/材料 | Spectraflect |
