HELIOS® Plus-LL L 系列 低亮度积分球均匀光源

夜视系统和安全摄像头的理想解决方案。


特点:

宽带2856K类黑体光谱

非常宽的动态光照范围:接近日光水平到低至信噪比极限的夜视光输出等级

在暗室条件下使用的自动化和监控

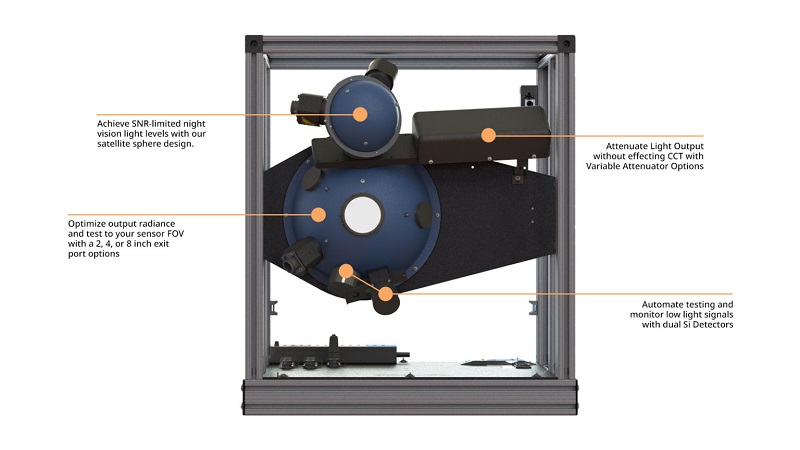

HELIOSPlus-LL, L 系列系统是经典的基于卤素灯的校准光源,其专为低亮度和MIL规格夜视传感器而设计 。双探测器和自动衰减器使您的传感器能够在具有挑战性的非常弱光条件下进行精确测量。


系统

积分球尺寸

(inch)

开口尺寸

(inch)

最大亮度

(cd/m2

开口端照度

(lux)

CCT范围
可变衰减器
#步数
USLR-L20F-NBNL-P20
81,6005,0002856K +/-50KAdvanced, VAA8.80E+06
USLR-L12F-NBNL-P1244,70014,8002856K +/-50KAdvanced, VAA8.00E+06
USLR-L12L-NBNL-P1246,40020,0002856K +/-50KAdvanced, VAA8.00E+06
USLR-L08F-NBNL-P826,50020,3002856K +/-50KAdvanced, VAA6.00E+06
USLR-L08L-NBNL-P8
29,50030,0002856K +/-50KAdvanced, VAA6.00E+06


备注:根据客户应用和所需的不确定性等级,可能需要自定义校准来表征不同操作条件下的系统。我们的应用工程师很乐意与您讨论这一问题,并帮助自定义完美的系统和校准,以满足您的要求。

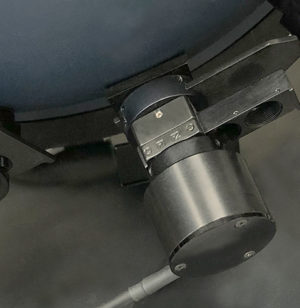

整个光谱范围内的灵敏度

使用 HELIOSPlus L 系列双探测器可准确监控弱光相机的动态范围。 SD-S1 和 SD-L1 硅探测器是大有效面积探测器,在很宽的温度和光照水平范围内具有非常好的稳定输出。 L1 提供极低的光照水平能力。

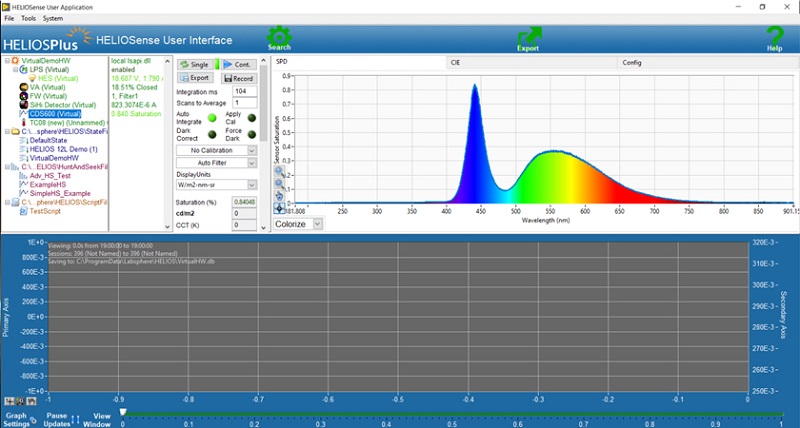

自动化测试程序

使用衰减器、探测器和光谱仪,通过响应式 Hunt & Seek 反馈回路自动化研发测试程序,或在HELIOSense GUI内外实现简单程序的脚本功能。HELIOSense 软件是HELIOSPlus 组件和系统的主要界面。 它是一种灵活的体系结构,任何内置在Labsphere API (LSAPI)中的硬件都可以在HELIOSPlus系统中识别和使用。




更多信息

HELIOS LFamily KeyPoints-1536x864.jpg

规格参数

USLR-L20F-NBNL-P输出端开口尺寸8英寸(0.2米)
积分球内部直径20英寸(0.5米)
预期亮度1600cd/㎡
动态范围/Bits/dB4.00E+09/31/19
角度均匀 FOV(全角)+/-2.0% - 35°
积分球内部涂层Spectraflect
USLR-L12F-NBNL-P输出端开口尺寸4英寸(0.1米)
积分球内部直径12英寸(0.3米)
预期亮度4700cd/㎡
动态范围/Bits/dB1.00E+10/32/199
角度均匀 FOV(全角)+/-2.0% - 35°
积分球内部涂层Spectraflect
USLR-L12L-NBNL-P输出端开口尺寸4英寸(0.1米)
积分球内部直径11.5英寸(0.29米)
预期亮度6400cd/㎡
动态范围/Bits/dB1.00E+10/32/199
角度均匀 FOV(全角)+/-2.0% - 35°
积分球内部涂层Spectralon
USLR-L08F-NBNL-P输出端开口尺寸2英寸(0.05米)
积分球内部直径8英寸(0.2米)
预期亮度6500cd/㎡
动态范围/Bits/dB6.25E+09/31/196
角度均匀 FOV(全角)+/-2.0% - 35°
积分球内部涂层Spectraflect
USLR-L08L-NBNL-P输出端开口尺寸2英寸(0.05米)
积分球内部直径7.5英寸(0.19米)
预期亮度9,500 cd/㎡
动态范围/Bits/dB7.50E+09/32/197
角度均匀 FOV(全角)+/-2.0% - 35°
积分球内部涂层Spectralon
